圖表製作-Bullet圖表(誤差線法)

示範檔

範例檔

10-33.XLSX

結果檔

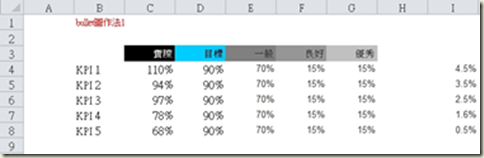

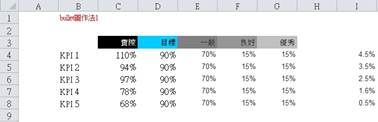

10-27單元的資料準備,不過增加I了欄輔助資料,如下圖所示,I欄使用有小數0.5的數值,是為了讓散佈圖與橫條圖位置對應。


Step 1.         框選B3:G8儲存格範圍。

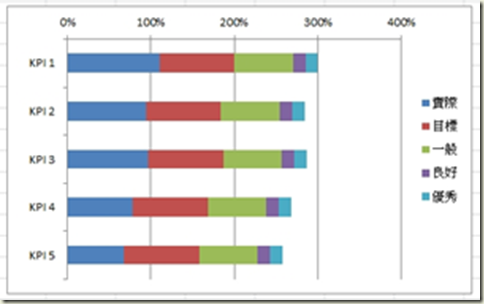

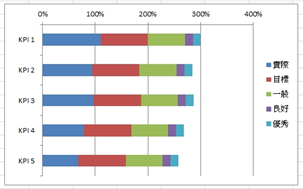

Step 2.         點取「插入 > 圖表 > 橫條圖 > 堆疊橫條圖」,自動繪製橫條圖,如下圖所示。


Step 3.         點取「實際」資料數列,再點取「圖表工具/設計 > 類型 >變更圖表類型」。

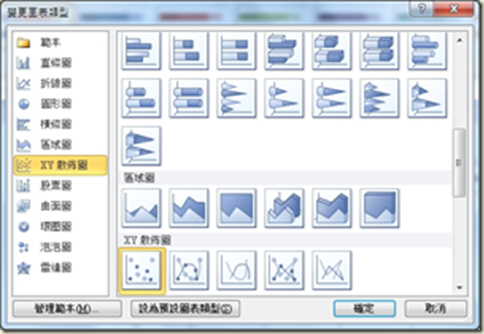

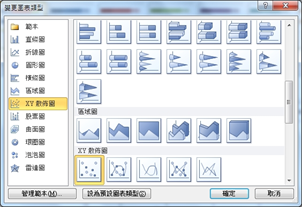

Step 4.         在「變更圖表類型」對話方塊,點取「XY散佈圖圖」類別,再點取「散佈圖」圖示,如下圖所示。


Step 5.         點取「確定」鈕。

Step 6.         在「實際」資料數列,再按滑鼠右鍵,選擇「資料數列格式」項目。

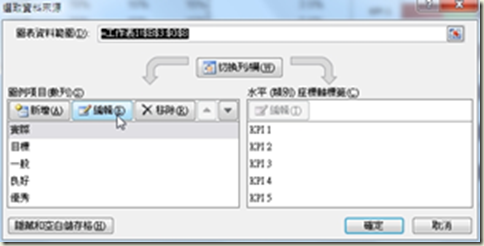

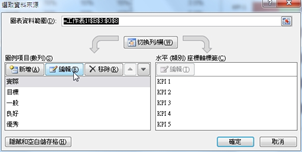

Step 7.         點取「圖例項目數列」列示方塊「實際」項目,再點取「編輯」鈕,如下圖所示。

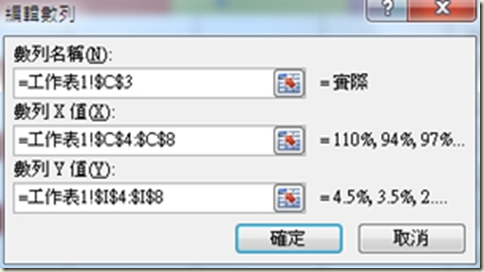

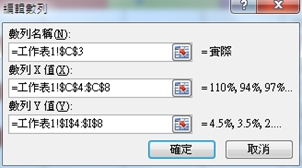

Step 8.         在「編輯數列」對話方塊,點取「數列X值」文字方塊,輸入「C4:C8」字串。

Step 9.         點取「數列Y值」文字方塊,輸入「I4:I8」字串。


Step 10.     點取「確定」鈕,回到「選取資料來源」對話方塊。

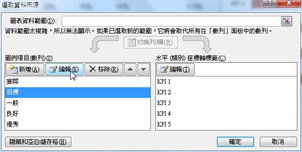

Step 11.     點取「圖例項目數列」列示方塊「目標」項目,再點取「編輯」鈕,如下圖所示。

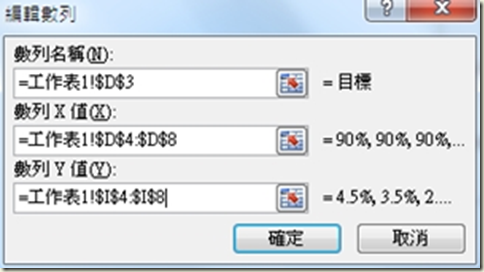

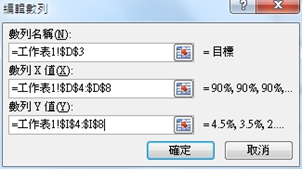

Step 12.     在「編輯數列」對話方塊,點取「數列X值」文字方塊,輸入「D4:D8」字串。

Step 13.     點取「數列Y值」文字方塊,輸入「I4:I8」字串。


Step 14.     點取「確定」鈕,回到「選取資料來源」對話方塊。

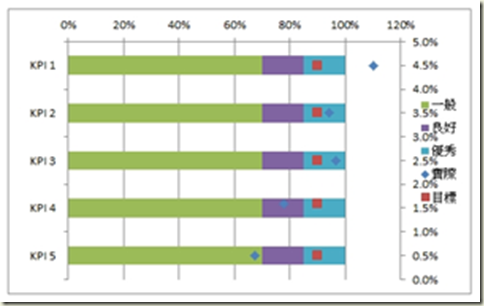

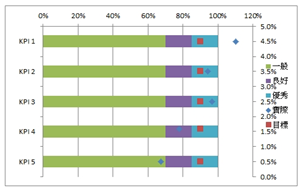

Step 15.     點取「確定」鈕,則圖表會變成如下圖所示。


Step 16.     刪除副標題軸。

Step 17.     刪除圖例。

Step 18.     點取「實際」資料數列,再點取「圖表工具/版面配置 > 分析 > 誤差線 > 含百分比的誤差線」。

Step 19.     點取「圖表工具/版面配置 > 分析 > 誤差線 > 其他誤差線選項」。

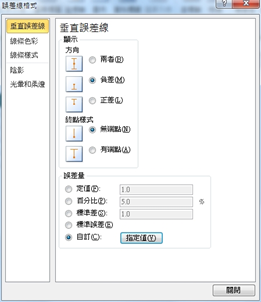

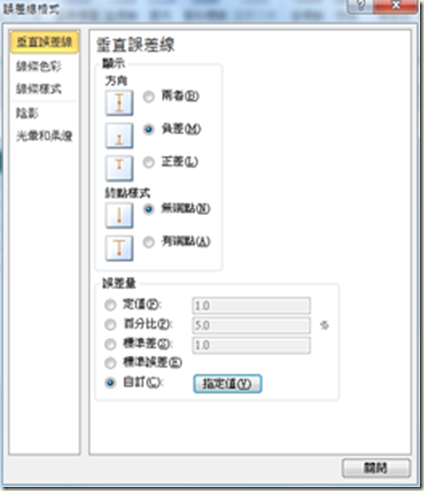

Step 20.     在「誤差線格式」對話方塊,點取「負值」核取方塊,表示線條朝負值方向繪製。

Step 21.     點取「無端點」核取方塊,表示不要有端點符號。

Step 22.     點取「自訂」核取方塊,再點取「設定值」鈕。

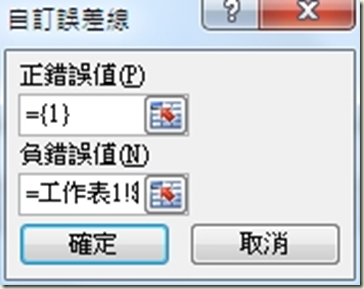

Step 23.     在「自訂誤差線」對話方塊,點取「負錯誤值」文字方塊,輸入「C4:C8」字串,如下圖所示。


Step 24.     點取「確定」鈕,回到「誤差線格式」對話方塊。

Step 25.     點取「關閉」鈕。

Step 26.     點取「實際」資料數列,再按滑鼠右鍵,選擇「資料數列格式」項目。

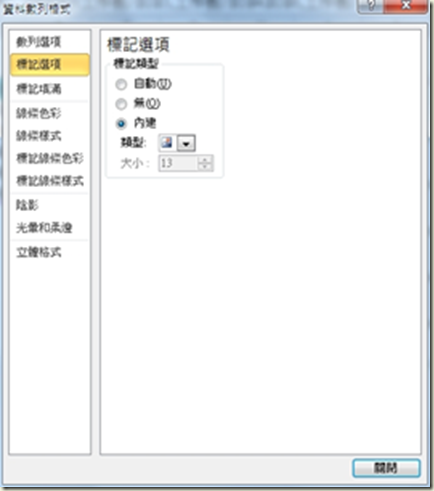

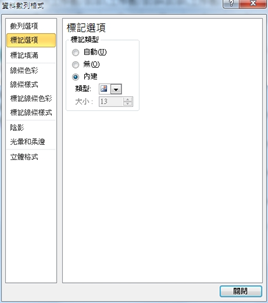

Step 27.     在「資料數列格式」對話方塊,點取「標記選項」類別,再點取「內建」核取方塊。


Step 28.     點取「類型」下拉清單,選擇「圖片」項目。

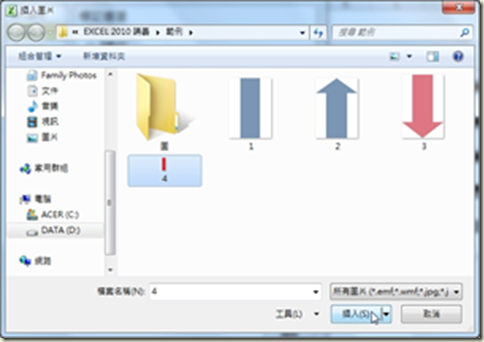

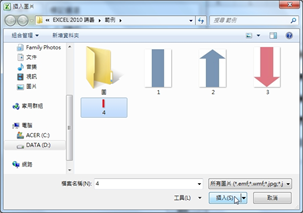

Step 29.     在「插入圖片」對話方塊,選擇圖片存放位置及檔案,再點取「插入」鈕,如下圖所示。

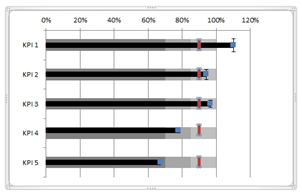

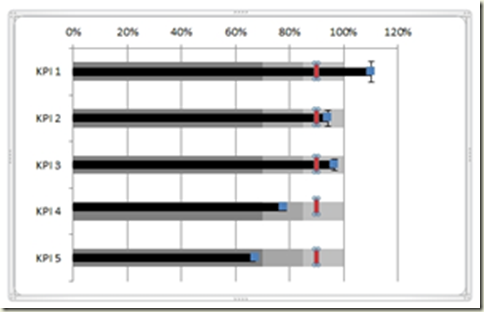

Step 30.     點取「關閉」鈕。圖表即可完成,如下圖所示。
